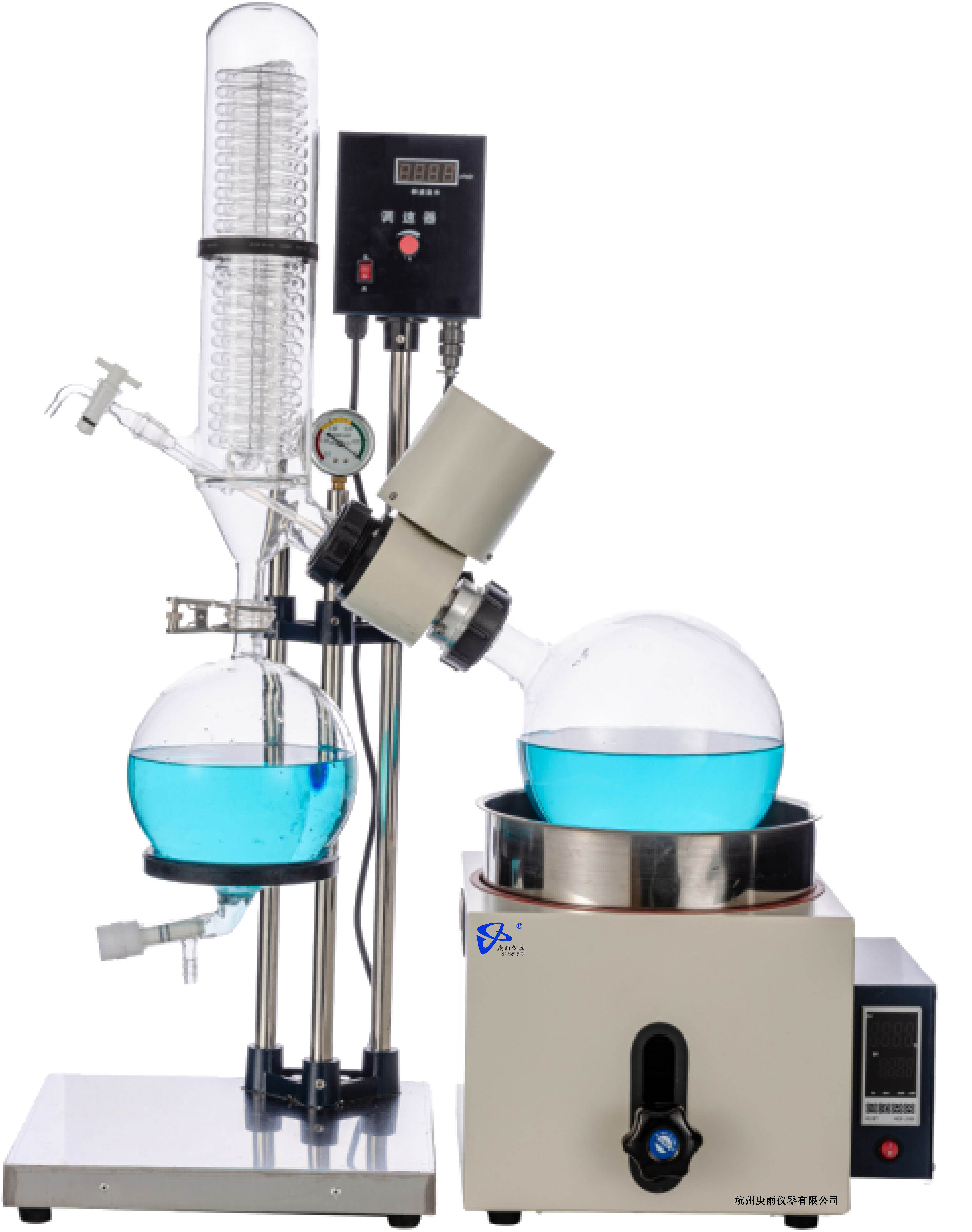

型號：RE-501
特點：蒸發瓶恒速旋轉，水浴鍋恒溫加熱，在此條件下：物料在蒸發瓶內壁形成大面積均勻薄膜，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），回收于收集瓶。
市場價：￥咨詢
上一個：
下一個：
工作原理
蒸發瓶恒速旋轉，水浴鍋恒溫加熱，在此條件下：物料在蒸發瓶內壁形成大面積均勻薄膜，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），回收于收集瓶。
本系列產品使用需配套真空裝置（循環水式、旋片式、隔膜式等真空泵），冷卻循環裝置組成系統裝置。
基本配置
• 與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙烯材料，性能穩定不易與物料起化學反應。
• 主體支架采用冷板防腐噴塑+鋁合金材質，鍋膽采用不銹鋼材質。
• 密封系統采用聚四氟乙烯+氟橡膠復式組合密封。
• 真空壓力表顯示實時真空，指針顯示。
• 活塞式加料閥套接聚四氟乙烯加長管，可在真空狀態下連續進料至蒸發瓶。
• 一體式冷凝器，直立雙層蛇形盤管。
• 翹式按鍵（ON-OFF），旋轉、加熱電源開關控制。
• 電子無極調速，通過旋扭微調,轉速數顯。
• 恒溫浴鍋溫度數顯，鍋底K型傳感器+不銹鋼探棒。
• 浴鍋手輪升降。
• 旋轉、加熱雙熔斷器安全保護。
• 收集瓶帶下放料，配四氟閥門。
技術參數
|
型號 |
RE-501 |
|
電壓頻率 |
220V/50HZ |
|
整機功率 |
2040W |
|
旋轉電機功率 |
40W |
|
加熱功率 |
2000W |
|
真空度 |
0.098Mpa |
|
旋轉瓶容量 |
5LΦ230mm/Φ50法蘭口 |
|
收集瓶容量 |
3LΦ195mm/上35#球磨口 下DN20絲口放料咀帶閥門 |
|
旋轉速度 |
0-120rpm/min |
|
控溫范圍 |
室溫-180℃ |
|
控溫精度 |
±1℃ |
|
浴鍋升降行程 |
200mm |
|
冷凝器尺寸 |
Φ100×530H(mm)下35#球磨塞 |
|
冷凝面積 |
0.26㎡ |
|
加料閥 |
19#標塞閥 進料咀外徑10mm |
|
真空抽氣咀 |
插口外徑10mm |
|
冷凝盤管進出咀 |
插口外徑12mm |
|
鍋膽尺寸容量 |
Φ280×170H(mm) 約10.4L 7.5KG |
|
整機占空間尺寸 |
760×330×1030mm寬深高 |
|
機器凈重 |
24.5KG |
|
包裝尺寸 |
990×620×470mm 木箱0.29m³ |
|
包裝重量 |
41.5KG |
