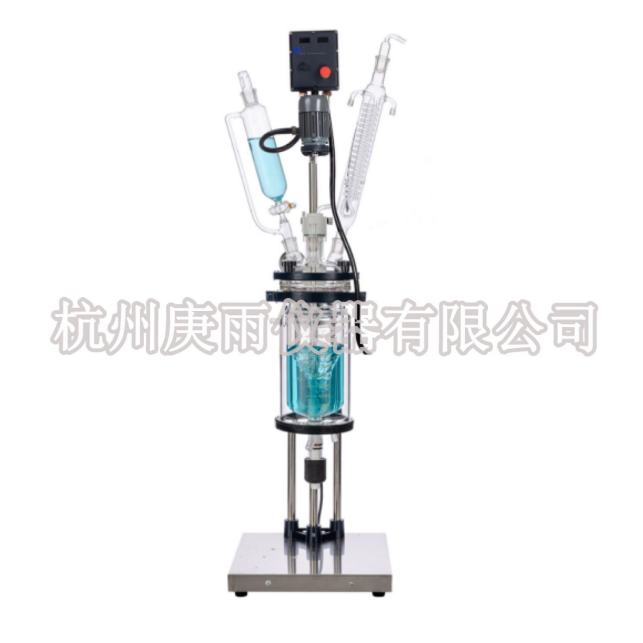

型號：GSFT-3LEX
特點：GSFT-3LEX防爆雙層玻璃反應釜具有電動恒速攪拌系統、冷凝、滴加系統，釜體夾層需外接加熱或制冷的循環設備。
市場價：￥咨詢
上一個：
下一個：
工作原理
本機具有電動恒速攪拌系統、冷凝、滴加系統，釜體夾層需外接加熱或制冷的循環設備。在攪拌物料的同時，通過夾層注入循環的熱溶液或冷卻液，對釜內的物料進行恒溫的加熱或制冷。物料進行加熱反應時，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），可回流到釜內，也可通過回流彎頭下部閥門進行回收。反應完畢，物料可從釜底的側出料口放出。
本系列產品使用需配套真空裝置、高溫或低溫的循環裝置等組成系統裝置。
基本配置
• 與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙烯材料，性能穩定不易與物料起化學反應。
• 底板式主體，采用鋁合金+不銹鋼材質。
• 玻璃+四氟放料閥門，無積液側放料。
• 變頻調速，防爆開關，通過旋扭微調，可數字顯示轉速。
• 攪拌系統采用雙軸承、雙骨架油封。
• 真空壓力表顯示實時真空，指針顯示。
• 月牙式攪拌槳，304不銹鋼+聚四氟乙烯攪拌葉；攪拌桿材質為304不銹鋼，外包聚四氟乙烯管。
• 熔斷器安全保護。
• 電機防爆、變頻調速器鋁殼防爆、電纜穿防爆管。
技術參數
|
型號 |
GSFT-3LEX |
|
|
釜體容量 |
3L 內徑180mm外徑230mm 內長240mm |
|
|
夾層容量 |
約600ml |
|
|
電壓頻率 |
220V/50HZ |
|
|
攪拌電機功率 |
EX90W |
|
|
攪拌轉速 |
0-1400rpm/min |
|
|
釜體溫度范圍 |
-80℃~ +250℃ |
|
|
測溫精度 |
±1℃ |
|
|
真空度 |
0.098Mpa |
|
|
釜蓋Φ205mm五口 |
攪拌口 |
Φ50mm法蘭口 |
|
冷凝口 |
29#標口 |
|
|
恒壓漏斗口 |
29#標口 |
|
|
減壓口 |
24#標口 |
|
|
測溫口 |
24#標口 |
|
|
攪拌槳 |
Φ10×600H(mm) 葉展125mm |
|
|
冷凝器 |
Φ60mm×600H(mm) 上24#標口 下29#標塞 |
|
|
恒壓漏斗 |
500ml 上24#標口配玻璃塞 下29#標塞 |
|
|
減壓閥 |
24#標塞閥 放氣咀（寶塔接頭）外徑10mm |
|
|
測溫口 |
24#標塞玻璃測溫管 |
|
|
夾層進出循環口 |
Φ35法蘭口配套法蘭盤、轉接寶塔接頭外徑15mm |
|
|
放料口 |
絲口配四氟放料閥 Φ18mm放料孔 斜出料咀（寶塔接頭）Φ12mm 離地350mm |
|
|
真空抽氣頭 |
24#玻璃抽氣頭 抽咀（寶塔接頭）外徑10mm |
|
|
冷凝盤管進出循環咀 |
寶塔接頭外徑10mm |
|
|
整機占空間尺寸 |
330×410×1450mm寬深高 |
|
|
機器凈重 |
30.5KG |
|
|
包裝尺寸 |
1360×530×490mm木箱0.36m³ |
|
|
包裝重量 |
54KG |
|
