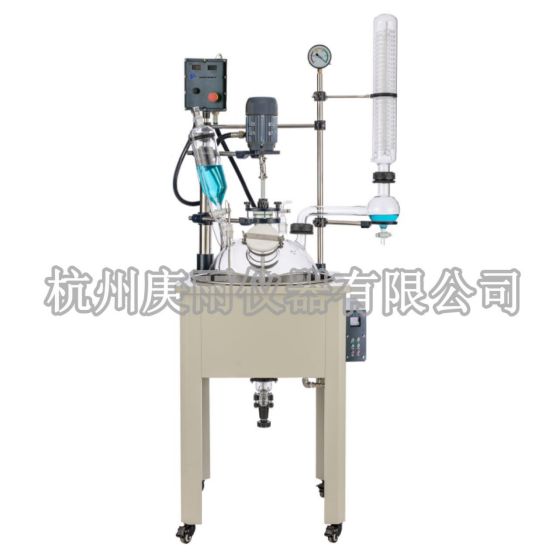

型號：GDF-30LEX
特點：GDF-30LEX防爆單層玻璃反應釜具有電動恒速攪拌系統、冷凝、滴加系統、加熱浴鍋。
市場價：￥咨詢
上一個：
下一個：
工作原理
本機具有電動恒速攪拌系統、冷凝、滴加系統、加熱浴鍋。在攪拌物料的同時，浴鍋對釜內物料進行加熱，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），可回流到釜內，也可通過回流彎頭下部閥門進行回收。反應完畢，物料可從釜底的側出料口放出。
本系列產品使用需配套真空裝置、冷卻循環裝置等組成系統裝置。
基本配置
• 與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙稀材料，性能穩定不易與物料起化學反應。
• 主體支架采用冷板防腐噴塑+鋁合金材質，鍋膽采用不銹鋼材質
• 玻璃+四氟放料閥門，無積液側放料。
• 變頻器調速，防爆開關，通過旋扭微調,雙顯防爆盒數字顯示轉速和釜內物料溫度。
• 恒溫浴鍋溫度數顯，鍋底K型傳感器+不銹鋼探棒。
• 攪拌系統采用陶瓷軸承、機械密封，防止攪拌桿磨損掉屑。
• 采用PT100溫度傳感器，304不銹鋼材質，外套透明聚四氟乙烯管，雙重防腐。
• 真空壓力表顯示實時真空，指針顯示。
• 月牙式攪拌槳，304不銹鋼+聚四氟乙烯攪拌葉；攪拌桿材質為304不銹鋼，外包聚四氟乙烯管。
• 鍋膽底部設有放水閥門，方便放液。
• 機器底部設有帶剎車的萬向輪，可整體移動，操作方便。
• 攪拌、加熱雙熔斷器安全保護。
• 電機防爆、變頻調速器鋁殼防爆、鍋上控制表鋁殼防爆、電纜穿防爆管。
技術參數
|
型號 |
GDF-30LEX |
|
|
釜體容量 |
30L球形 |
|
|
電壓頻率 |
攪拌220V/50HZ 加熱鍋380V/50HZ |
|
|
攪拌電機功率 |
EX180W |
|
|
加熱功率 |
8KW |
|
|
攪拌轉速 |
0-1400rpm/min |
|
|
釜體溫度范圍 |
-80℃~ +250℃ |
|
|
測溫精度 |
±1℃ |
|
|
真空度 |
0.098Mpa |
|
|
釜體Φ420mm七口 |
攪拌口 |
Φ80mm法蘭口 |
|
冷凝回流口 |
50#球磨口 |
|
|
恒壓漏斗口 |
34#標口 |
|
|
減壓口 |
34#標口 |
|
|
測溫口 |
Φ45法蘭口 |
|
|
固體加料口 |
Φ125mm法蘭口配套四氟蓋 |
|
|
下放料口 |
Φ80mm法蘭口 |
|
|
攪拌槳 |
Φ17×850H(mm) 葉展190mm |
|
|
冷凝器尺寸 |
Φ100*700H(mm) 下Φ60法蘭口 |
|
|
冷凝面積 |
0.4㎡ |
|
|
回流彎頭 |
上Φ60法蘭口 左50#球磨塞 |
|
|
恒壓漏斗容量 |
2L 上29#標口配玻璃塞 下34#標塞 |
|
|
減壓閥 |
34#標塞閥 放氣咀（寶塔接頭）外徑12mm |
|
|
放料閥 |
Φ80法蘭口 Φ33mm放料孔 斜出料口（寶塔接頭）Φ34mm 離地350mm |
|
|
真空抽氣咀 |
寶塔接頭外徑12mm |
|
|
冷凝盤管進出循環咀 |
寶塔接頭外徑15mm |
|
|
鍋膽尺寸 |
Φ500×280H(mm) |
|
|
整機占空間尺寸 |
890×590×2080mm寬深高 |
|
|
機器凈重 |
63KG |
|
|
包裝尺寸 |
1370×840×1050mm 木箱1.21m³ |
|
|
包裝重量 |
115KG |
|
